در حالی که پی وی سی PVC رایج ترین نوع لوله در لوله کشی غیر فلزی است، PPR (کوپلیمر تصادفی پلی پروپیلن) نیز به عنوان ماده استاندارد لوله در بسیاری از نقاط جهان مورد استفاده قرار می گیرد. به جای چسب پی وی سی، اتصالات PPR توسط یک ابزار همجوشی ویژه گرم می شوند و اساسا با هم ذوب شده و به یک قطعه واحد تبدیل می شوند. هنگامی که یک اتصال PPR به درستی با استفاده از تجهیزات مناسب ایجاد شود، هرگز نشت نمی کند.
به منظور آشنایی با کلیه مراحل اتصال این لوله ها با ما همراه باشید.
مرحله آماده سازی

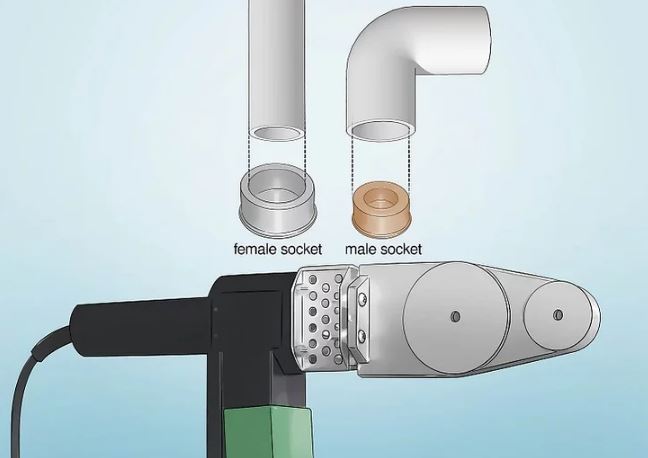

مرحله اول:
گرم کردن دستگاه فیوژن و آماده سازی لوله
سوکت های اندازه مناسب را بر اساس مدل لوله انتخاب کرده و روی دستگاه فیوژن قرار دهید. اکثر دستگاه های فیوژن PPR دارای جفت سوکت های نر و ماده در اندازه های مختلف هستند که مطابق با قطر لوله PPR های رایج در بازار است. بنابراین، اگر از لوله PPR با قطر 50 میلی‌متر (2.0 اینچ) استفاده می‌کنید، جفت سوکت علامت‌گذاری شده برای 50 میلی‌متر را انتخاب کنید.
ابزارهای فیوژن دستی معمولاً می‌توانند لوله‌های PPR از 16 تا 63 میلی‌متر (0.63 تا 2.48 اینچ) را جهت اتصال آماده کنند، در حالی که مدل‌های پیشرفته تر که قابل اتصال به میز کار هستند، می‌توانند لوله‌هایی تا حداقل 110 میلی‌متر (4.3 اینچ) را برای اتصال گرم کنند.
مرحله دوم:

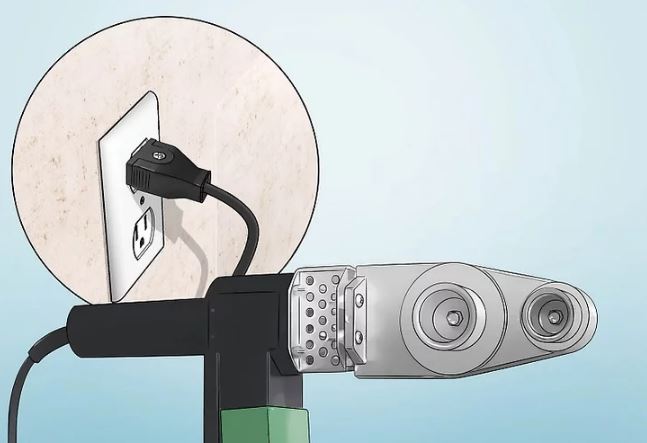

برای گرم کردن دستگاه آن را به برق وصل کنید
اکثر دستگاه های فیوژن به یک پریز استاندارد 110 ولت وصل می شوند. این ابزار یا بلافاصله شروع به گرم شدن می کند، یا ممکن است مجبور شوید کلید برق را روشن کنید. مدل‌ها متفاوت هستند، اما احتمالاً چند دقیقه طول می‌کشد تا ابزار، سوکت‌ها را تا دمای لازم گرم کند.
نکته: در نظر داشته باشید که سوکت ها به دمای بیش از 250 درجه سانتیگراد (482 درجه فارنهایت) می رسند و می توانند باعث سوختگی شدید شوند.

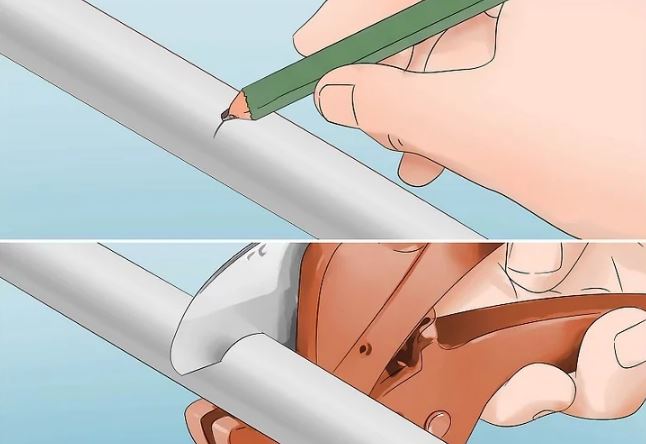

مرحله سوم:
لوله را به اندازه دلخواه برش دهید
در حالی که دستگاه فیوژن گرم می شود، لوله را با استفاده از یک ابزار مناسب به طول دلخواه علامت بزنید و برش دهید تا برشی تمیز و عمود بر محور را ایجاد کنید. برش های صاف و یکنواخت در PPR برای جوشکاری ذوبی بسیار ایده آل هستند. لوله PPR را می توان با انواع اره های دستی یا برقی برش داد. با این حال، اطمینان حاصل کنید که برش‌ها تا حد امکان صاف و یکنواخت هستند و هرگونه سوراخ یا ناهمواری را با کاغذ سنباده ریز مرتب کنید.

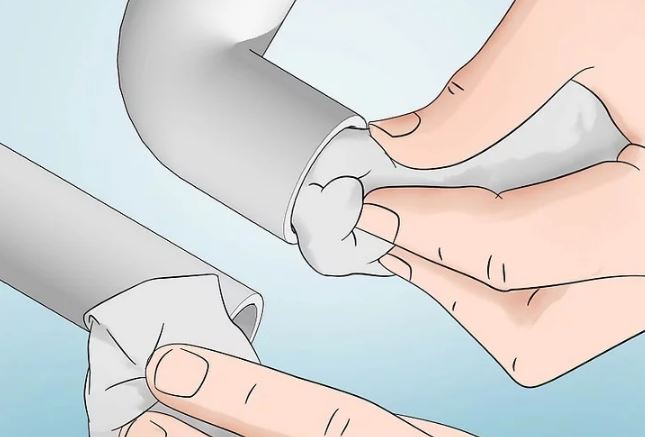

مرحله چهارم:
قطعات PPR را با یک پارچه و ماده پاک کننده تمیز کنید.
قسمت بیرونی و داخلی لوله مورد نظر را تمیز کنید و اجازه دهید کاملا خشک شود.
مرحله پنجم:

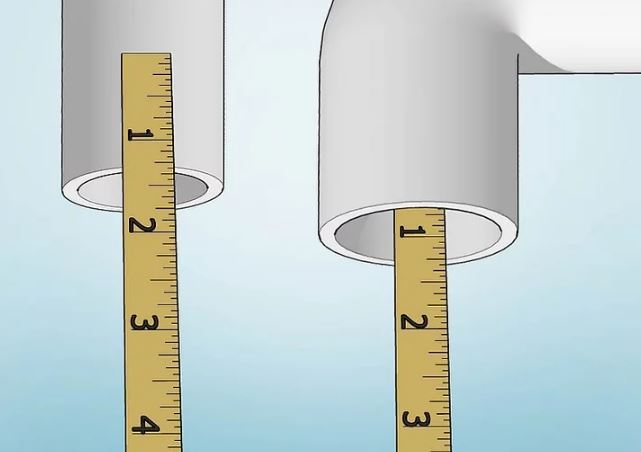

عمق محل اتصال را روی لوله و اتصالات لوله علامت بزنید.
دستگاه فیوژن شما عمق بخصوصی را گرم و به هم متصل می کند. با مداد نواحی مورد نظر را روی هر دو قطعه علامت گذاری کنید.
از طرف دیگر، می توانید از یک متر کمک بگیرید به عنوان مثال، یک اتصال زانویی 90 درجه را در نظر بگیرید، متر را داخل اتصال فرو کرده تا زمانی که به برآمدگی کوچک داخل اتصال برخورد کند. 1 میلی متر (0.039 اینچ) از این اندازه گیری عمق کم کنید و آن را به عنوان عمق جوش روی لوله خود علامت بزنید.
مرحله ششم:

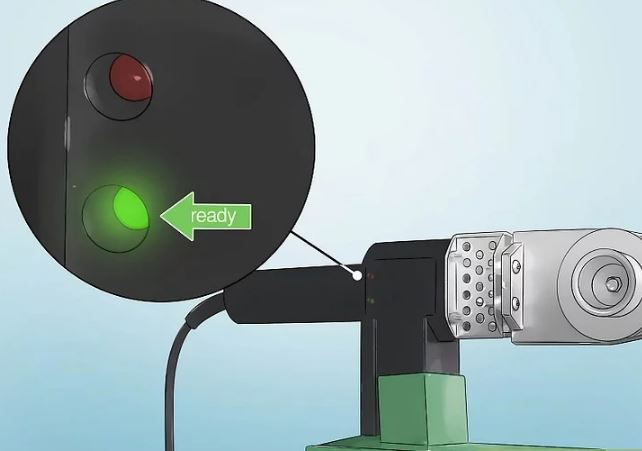

اطمینان حاصل کنید که دستگاه فیوژن کاملاً گرم شده است
بسیاری از ابزارهای فیوژن صفحه نمایشی دارند که به شما می گوید چه زمانی ابزار گرم شده و آماده کار است. دمای مورد نظر معمولاً 260 درجه سانتیگراد (500 درجه فارنهایت) است.
نکته: اگر دستگاه فیوژن شما نمایشگر دما ندارد، می توانید از دماسنج پروب یا مادون قرمز برای خواندن دمای روی سوکت ها استفاده کنید.همچنین می توانید میله های نشانگر دما را از فروشگاه های لوازم جوشکاری خریداری کنید.
هشدار: از پوست خود در برابر دستگاه فیوژن بسیار داغ محافظت کنید. قبل از اینکه شروع به نرم کردن لوله PPR در فیوژن شوید، دستکش کار مقاوم در برابر حرارت و آستین بلند بپوشید. همچنین، موهای شل را به پشت ببندید و جواهرات آویزان را از بدن خود جدا کنید.دمای بیش از 80 درجه سانتیگراد (176 درجه فارنهایت) می تواند باعث سوختگی شدید پوست در کمتر از یک ثانیه شود و دستگاه فیوژن تا 260 درجه سانتیگراد (500 درجه فارنهایت) گرم می شود.

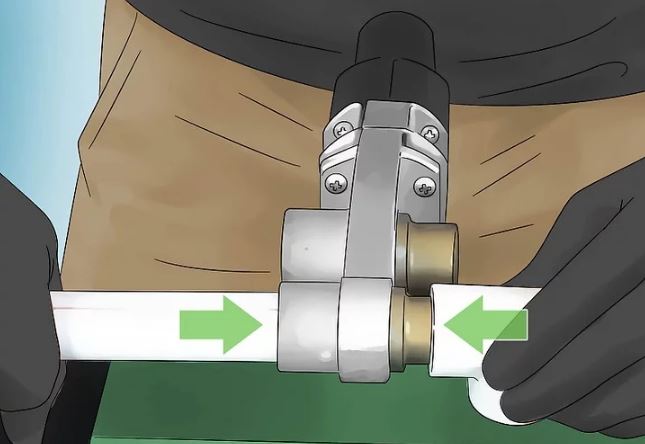

مرحله هفتم:
قطعات PPR را مستقیماً به داخل یا روی سوکت های مربوطه فشار دهید.
اگر یک دستگاه فیوژن متصل شونده به میز دارید، لوله را در یک دست و اتصالات را در دست دیگر بگیرید تا بتوانید همزمان آنها را وارد یکدیگر کنید. اگر یک دستگاه فیوژن دستی دارید، یک قطعه و سپس دیگری را به صورت متوالی وارد کنید. قطعات را مستقیماً در راستای سوکت ها نگه دارید و وارد کنید، باید دقت کنید که به قطعات زاویه ندهید.لوله را به سوکت ماده فشار دهید تا به علامت عمقی که روی آن گذاشته اید برسید یا فیتینگ را روی سوکت نر فشار دهید تا جایی که برجستگی یا خط مشخص شده روی سوکت را لمس کند.
مرحله هشتم:
اگر مدل شما تایمر گرمایشی دارد، آن را روشن کنید.
بسیاری از دستگاه های فیوژن دارای تایمرهای داخلی هستند که زمانی که اتصال PPR با قطعه انتخابی شما آماده شد از سوکت ها جدا شده و هشدار می دهند. اگر مدل شما تایمر داخلی ندارد، به دستورالعمل های گرمایشی در دفترچه راهنما مراجعه کنید و از ساعت برای زمان بندی فرآیند گرمایش استفاده کنید.زمان گرمایش می تواند متفاوت باشد، لوله های با قطر بزرگتر اغلب کمی بیشتر از لوله های کوچکتر به زمان برای اتصال نیاز دارند.
مرحله نهم:

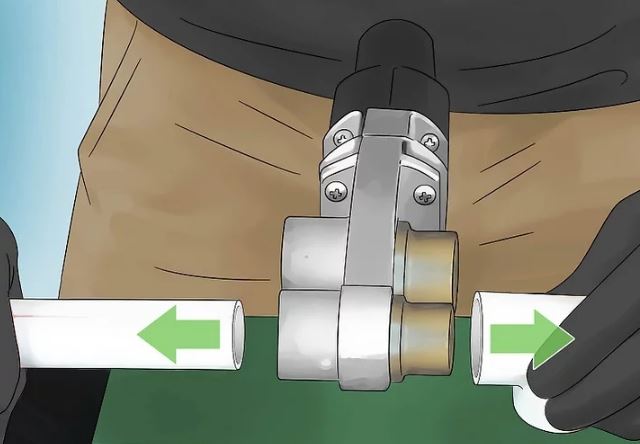

قطعات PPR را مستقیماً از سوکت ها بیرون بکشید.
درست مانند زمانی که آنها را در جای خود روی سوکت ها قرار می دهید، لوله یا اتصالات را پس از جوش ، با زاویه خارج نکنید. در غیر این صورت، PPR نرم شده و تقریباً تغییر شکل می دهد. به محض اینکه زنگ هشدار به صدا درآمد یا به زمان مورد نظر رسیدند، قطعات را جدا کنید. در غیر این صورت، انتهای آن تغییر شکل داده و ذوب می شود.
مرحله دهم:

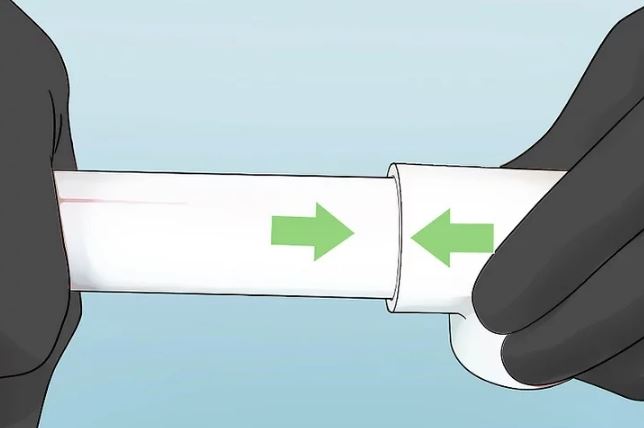

لوله و اتصالات را بلافاصله به هم فشار دهید.
به محض اینکه آنها را از دستگاه فیوژن جدا کردید، لوله را مستقیماً داخل اتصالات قرار دهید تا به خط عمقی که روی آن مشخص شده است برسد. لوله را با زاویه وارد نکنید، و هیچ یک از قطعات را نپیچانید - فقط لوله را مستقیماً به داخل فشار دهید.
در این مرحله حدودا 3-4 ثانیه فرصت دارید
برخلاف اتصال لوله پی وی سی که بعد از چسب زدن و فشار دادن دو قطعه ،انها را با زاویه 90 درجه نسبت به هم می چرخانند تا چسب کاملا پخش شود و اتصال محکمی حاصل شود، اما PPR در برابر این پیچش مقاومت می کند و در صورت انجام این کار ،خطر تغییر شکل لوله ها ویا خراب کردن فرآیند همجوشی رخ خواهد داد.

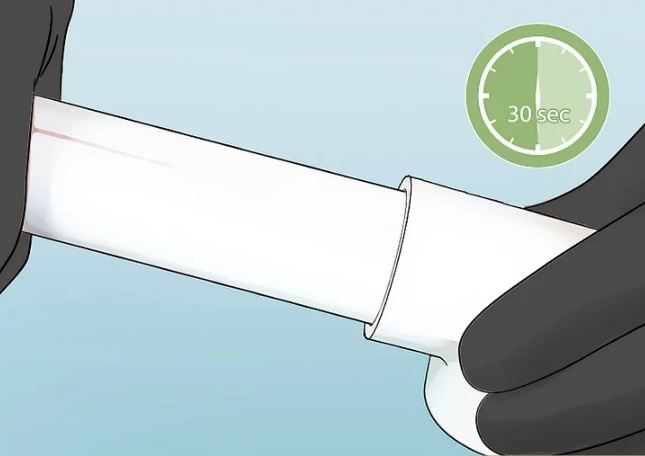

مرحله یازدهم:
قطعات لوله ذوب شده را به مدت 30 ثانیه در جای خود ثابت نگه دارید.
لوله PPR خیلی سریع گرم می شود و خیلی سریع خنک می شود. در عرض 30 ثانیه، قطعات کاملا خنک می شوند سپس می توانید لوله ذوب شده را پایین بیاورید و به کار بعدی خود ادامه دهید.
مرحله دوازدهم:

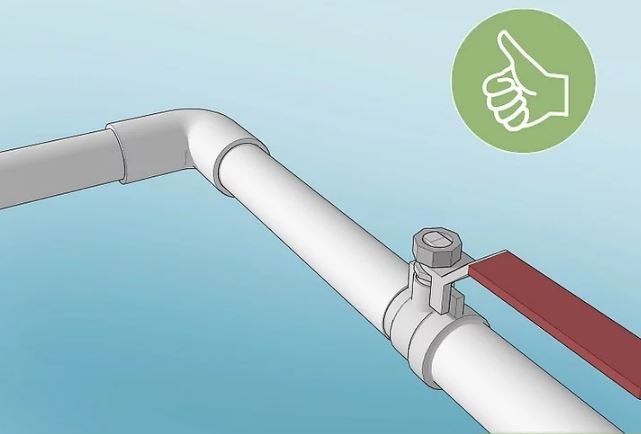

پس از خنک شدن کامل لوله از آن استفاده کنید تا نشتی را بررسی کنید.
هنگامی که لوله PPR ذوب شده دوباره به دمای اتاق رسید، آماده است تا فشار آب منزل شما را تحمل کند. هنگامی که سیستم لوله کشی شما به طور کامل نصب شد، می توانید آب را وصل کرده و نشتی را بررسی کنید - اما قطعا نشتی وجود نخواهد داشت!
نکته: پس از باز کردن شیر فلکه اصلی ساختمان، لوله PPR باید حداکثر ظرف 10-15 دقیقه کاملاً خنک شود.
پنج نکته اساسی در اتصال لوله های سه لایه پلی پرو پیلن PPR
1. قبل از ایجاد اتصال، لازم است هر لوله آب را به دقت بررسی کنید تا در هر دو انتها آسیب دیده نباشد. اگر آسیب هایی مانندشکستگی وجود داشته باشد، باید در حین نصب آن را کمی برش دهید تا اتصال بدون نشتی داشته باشید. البته لازم به ذکر است که هنگام برش، باید از ابزار مناسب کنید.
2. وقتی دستگاه فیوزن را به برق متصل کردید (برای این ایمنی، منبع تغذیه باید مجهز به سیم محافظ اتصال به زمین باشد). هنگامی که چراغ نشانگر قرمز خاموش و چراغ نشانگر سبز روشن است به این معنی است که دستگاه جوش وارد حالت کنترل خودکار شده است و سپس می توان عملیات را شروع کرد. وقتی چراغ قرمز و سبز به طور متناوب روشن می شوند، به این معنی است که فیوژن اسپلایسر تحت کنترل است و استفاده از آن در این زمان اتصال مناسب و محکمی ایجاد نمی کند.
3. در برش لوله، باید تسلط کافی داشته باشید. به طوری که اطمینان حاصل شود برشی صاف و یکدست ایجاد شده است. وجه انتهایی لوله PPR که قرار است برش داده شود باید عمود بر محور لوله باشد و سپس لوله ppr و اتصالات باید به طور مستقیم به هم فشار داده شوند.این عمل باید سریعا انجام شود، در غیر اینصورت اتصال به خوبی ایجاد نخواهد شد.
4. در حین جوشکاری، لوله ها و اتصالات PPR باید به طور همزمان در دستگاه قرار داده شوند.پس از رسیدن به زمان مناسب، باید فوراً لوله و اتصالات لوله را همزمان از سر قالب جدا کرده و به سرعت و به طور یکنواخت در یک خط مستقیم و بدون چرخش در عمق مورد نیاز قرار دهیم تا جوشی یکنواخت در قسمت مورد نظر ایجاد شود. محل علامت زده شده را بعد از جوش چک کنید.
5. دمای لوله PPR در حالت ذوب شده نباید خیلی زیاد یا خیلی پایین باشد. دمای استاندارد جوشکاری این لوله و اتصالات 260 درجه سانتی گراد است، دمای خیلی زیاد سبب ایجاد جوش معیوب می شود و دمای خیلی کم باعث ادغام و اتصالات لوله ها نخواهد شد و اتصالی نشت دار بوجود می آید.
هنگامی که لوله ها و اتصالات PPR داغ هستند، نیرو وارده جهت فشار دادن دو قسمت به هم نباید خیلی زیاد باشد زیرا نیروی بیش از حد باعث تشکیل حلقه در پایین سوکت اتصالات لوله می شود که باعث انقباض و کاهش حجم آب خواهد شد.
لوله آب PPR تازه جوش داده شده را نچرخانید.اگر دو قسمت به خوبی در هم چفت نشدند،انها را دوباره گرم نکنید زیرا سبب بروز نشت در سیستم لوله کشی می شود.
در هنگام جوشکاری لوله و اتصالات PPR در زمستان سعی کنید از پرتاب لوله های آب خودداری کنید، شکنندگی در دمای پایین از عیوب لوله های PPR است که منجر به آسیب نامرئی خواهد شد.
