امروزه با توجه به رشد روز افزون جمعیت و افزایش ساخت و ساز، توسعه علم و فناوری، پیشرفت چشمگیر تکنولوژی و تجهیزات ساختمانی و صنعتی ، نیاز مبرم به تولید محصولات کارآمد و دوست دار محیط زیست حس می شود. در دهه های گذشته تولید لوله های تک لایه رشد فزاینده ای داشت اما با پیشرفت تکنولوژی و نگاه گسترده به حفظ محیط زیست و کاهش هزینه های تولید و نصب محصولات ساختمانی و صنعتی، تولید لوله و اتصالات چند لایه یا MULTY LEYER با استقبال بیشتری روبه رو شده است.
لوله های پنج لایه PEX,PERT به عنوان آخرین نسل از لوله های سیستم آبرسانی شناخته می شوند که با تلفیق پلیمر و فلز ، دارای تمام مزیت های لوله های فلزی و پلیمری بوده و با رفع نواقص آنها توانسته اند جایگاه خوبی برای خود حفظ کند. لوله های پنج لایه با داشتن ویژگی هایی چون عمر طولانی، مقاومت در برابر پوسیدگی و خوردگی، مقاومت شیمیایی، سرعت و سهولت در نصب به سرعت در سراسر جهان به عنوان جایگزینی برای لوله های فلزی و پلیمری شناخته شده است.
لوله 5 لایه چیست؟

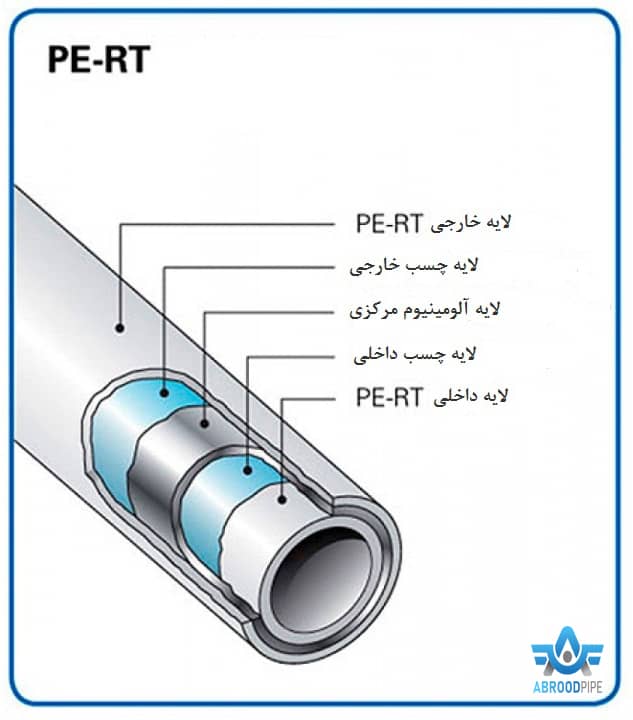

لوله های چند لایه ترکیبی از مواد با کیفیت بالا هستند که امروزه به محبوب ترین لوله ها در تاسیسات بهداشتی و گرمایشی تبدیل شده اند. نام دیگر این لوله ها کامپوزیت پلی اتیلن آلومینیوم (PA) است و به صورت PE-AL-PE یا PEX-AL-PEX ، PERT-AL-PERT در بازار های جهانی یافت می شوند. این لوله ها شامل یک لایه آلومینیوم میانی با لایه های پلاستیکی داخلی و خارجی هستند که با چسب مخصوص به هسته آلومینیوم محکم چسبانده شده اند. مواد پلاستیکی مورد استفاده برای لایه های داخلی و خارجی یا پلی اتیلن متقاطع (PEX) یا پلی اتیلن (PE) و یا (PERT) است. این لوله ها بهداشتی، عاری از سموم و دارای سطحی صاف هستند. لایه آلومینیوم میانی 100٪ از نفوذ گازها و اکسیژن به داخل لوله جلوگیری می کند. چنین ساختاری تغییر دما ، ضربه محکم و ناگهانی و انبساط ناشی از گرما را تحمل می کند.
انواع لوله های پنج لایه
لوله های (PE – AL – PE)
در درجه اول به عنوان خطوط سرویس آب در ساخت سیستم های توزیع آب زیرزمینی استفاده می شدند. این لوله ها از یک لوله آلومینیومی پوشانده شده توسط لایه های محافظ داخلی و خارجی پلی اتیلن (PE) تشکیل شده اند. لایه های داخلی و خارجی PE با چسب داغ ذوب شده پلیمری به لوله آلومینیوم پیوند می خورند. این دسته از لوله ها به دلیل داشتن یک آلیاژ تک پیوندی از پلیمر ، قدرت کشسانی کمتری داشته و برای مصرف در سیستم های آب گرم مناسب نخواهند بود، نهایت دمای آب قابل تحمل برای این سبک از لوله ها ۳۵ درجه سانتی گراد است. امروزه این لوله ها به عنوان یک محصول انقلابی برای صنایع گاز شناخته می شود. ثابت شده است که نصب آنها مقرون به صرفه تر ، راحت تر و سریعتر است و همچنین دارای ویژگی ها و مزایای برتر در مقایسه با لوله های گاز سنتی هستند.
لوله های PERT-AL-PERT
این لوله ها برای گرمایش از کف یا گرمایش رادیاتور و تأمین آب آشامیدنی استفاده می شود. فویل آلومینیوم به صورت لب به لب جوش داده می شود و مانعی برای اکسیژن فراهم می کند تا بتوان از این لوله در سیستم های گرمایش رادیاتور که دارای اجزای فولادی است و به راحتی اکسید می شوند ، استفاده کرد. نصب لوله ها ، خم شدن و برش آنها آسان است. شبکه مولکولی این لوله ها به صورت طولی تشکیل می شوند که سبب می شود ، مقاومت مکانیکی خوبی داشته باشند . اما با این حال به درد دمای بالا نمی خورند. حداکثر دمای قابل تحمل برای این لوله ها 70 درجه سانتی گراد است.
لوله های PEX-AL-PEX
لوله های پنج لایه PEX-Al-PEX فرم تکامل یافته لوله های PEX هستند. دراین لوله ها دو لایه پلی اتیلن از نوع PEX-b متقاطع cross-linked polyethylene (PEX) ، تحت فشار و به وسیله چسب مذاب خاص به لوله آلومینیومی در لایه های داخلی و خارجی متصل می شوند. در PEX علاوه برتغییر در پیوند طولی، پیوند عرضی نیز مابین ملکول های پلی اتیلن برقرار می شود. لایه آلومینیوم سبب می شود که آب در لوله حل نشود و از خوردگی عناصر فلزی سیستم جلوگیری می کند. این لایه باریک ، معمولاً یک تا دو میلی متر است و مقداری سختی در لوله ایجاد می کند که باعث می شود لوله هنگام خم شدن شکل خود را حفظ کند. همچنین استحکام ساختاری بیشتری را ایجاد می کند که لوله را برای انواع فشار و دما با کارایی بیشتر ایده آل می کند. این لوله ها را می توان به صورت حلقوی (سیم پیچ ها) و میله ای ، با یا بدون غلاف پوشش عایق حرارتی در رنگ های آبی ، قرمز یا سفید خریداری کرد. لوله های پنج لایه در توزیع آب تا دمای 95 درجه سانتیگراد و فشار 10 بار کاربرد دارند.
ویژگی های لوله 5 لایه چیست؟
از مهمترین ویژگی های این لوله می توان به موارد زیر اشاره کرد:
1. به دلیل عدم رشد میکروارگانیسم و عاری بودن از سموم، به مدت طولانی برای سیستم آب آشامیدنی قابل استفاده است.
2. در برابر خوردگی و رسوبات مقاوم است
3. دارای انعطاف پذیری همراه با سفتی برای حفظ شکل لوله است
4. انبساط/ انقباض حرارتی طولی کمتر که سبب می شود تغییر شکل آن با تغییر دما به راحتی انجام نشود
5. لایه آلومینیوم از نفوذ اکسیژن در لوله جلوگیری می کند و مقاومت در برابر اشعه ماورا بنفش را سبب می شود.
6. عدم نیاز به شعله و چسب برای اتصال
7. در مقایسه با لوله های پلاستیکی و فلزی معمولی از اتصالات کمتری استفاده می شود.
8. سبک ، محکم و حمل و نقل آسان و نصب سریع
9. امکان عایق بندی حرارتی با غلاف خارجی خاص
10. قابل انعطاف است و می توان آن را به صورت سیم پیچ عرضه کرد.
لوله 5 لایه در چه مواردی کاربرد دارد؟
1. توزیع لوله کشی آب سرد و گرم مسکونی و تجاری
2. سیستم های گرمایشی و خنک کننده تابشی (کف ، دیوارها ، سقف ها)
3. لوله کشی و توزیع هیدرونیک (رادیاتور ، فن کویل و غیره)
4. تهویه مطبوع / گرمایش زمین
5. ذوب برف و یخ در فضای باز

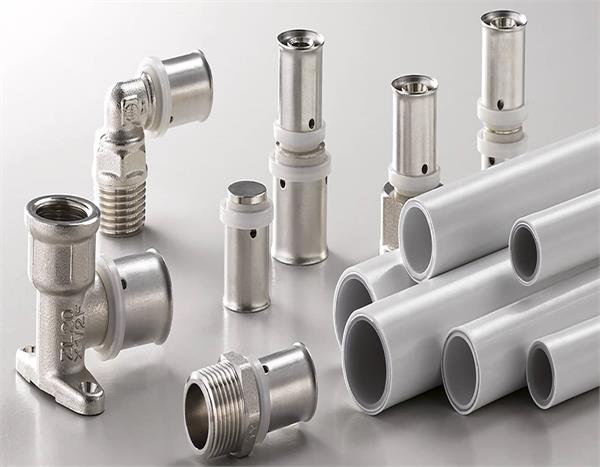

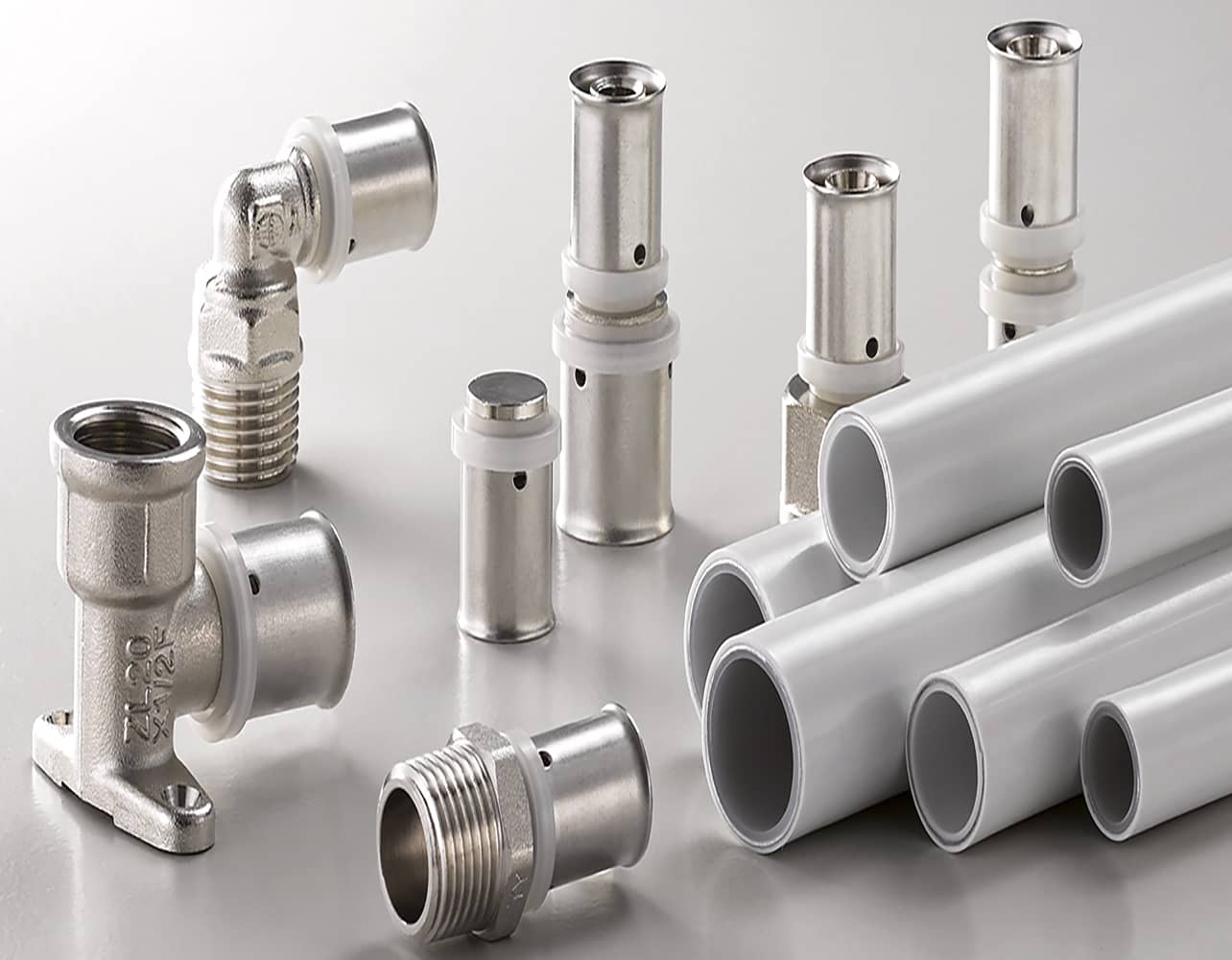

انواع اتصالات لوله پنج لایه کدام است؟
به منظور اتصال لوله های پنج لایه باید از اتصالات مخصوص به آنها استفاده کرد. به طور کلی دو نوع اتصال پنج لایه تولید می شود که شامل اتصالات پرسی و کوپلی می باشد.
1- اتصالات کوپلی
اتصالات کوپلی شامل بدنه، اورینگ و حلقه برنجی جهت مهار لوله است. جنس بدنه اتصالات معمولا برنجی بوده و دارای آبکاری نیکل یا کروم می باشد.
2- اتصالات پرسی
اتصالات پرسی به دلیل روش بستن آن، به این نام شناخته می شود. به این شکل که دارای یک حلقه بر روی اتصالات بوده که توسط دستگاه پرس بر روی لوله پنج لایه پرس شده و یک اتصال محکم را به وجود می‌آورد.
